TSMQ7 Автоматический переключатель с двумя источниками питания

Основная информация
  1. Модель TSMQ7-XFZ/2P; TSMQ7-XFZ/3P

Описание продукта

Приложение

Автоматический переключатель питания TSMQ7-XFZ с двумя источниками питания подходит для двухконтурной системы электропитания с частотой 50/60 Гц, номинальным рабочим напряжением до 400 В и номинальным током до 63 А. Автоматическое переключение питания между сетевым и резервным питанием обеспечивает надежность электропитания. Изделие широко используется в высотных зданиях, торговых центрах, пожаротушениях, вентиляторах дымоудаления, лифтах, аварийных насосах, аварийном освещении, фотоэлектрических системах и т. д.

Спецификация

Категория продукта Автоматический переключатель класса CB
Количество полюсов 2П, 3П, 4П
Номинальный ток 10А, 16А, 20А, 25А, 32А, 40А, 50А, 63А
Номинальное рабочее напряжение 230/400В
Номинальное напряжение изоляции 690В
Номинальное импульсное выдерживаемое напряжение 4кВ
Номинальная отключающая способность при коротком замыкании 5кА
Номинальная кратковременная включающая способность 7,65 кА
Механическая жизнь (раз) 4500
Электрическая жизнь (раз) 1500
Рабочая температура -5℃ до +40℃

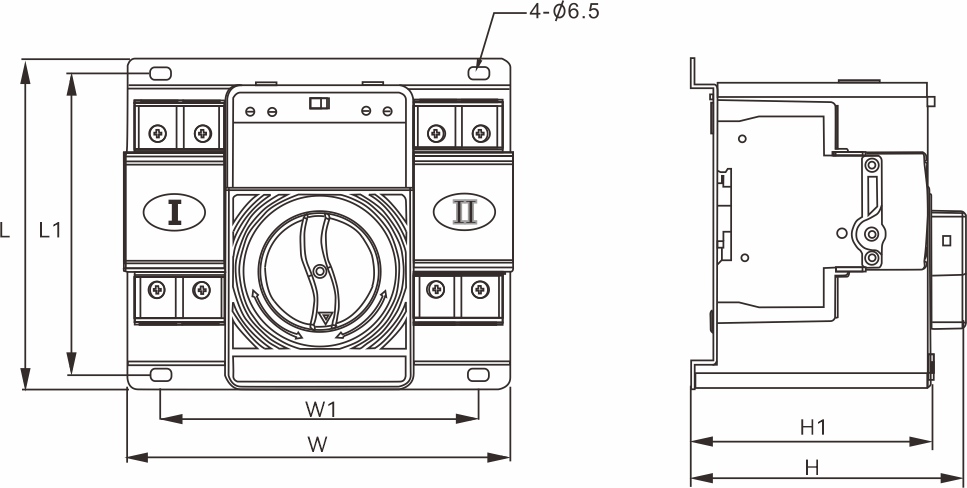

Размеры

Модель Вт П1 л L1 ЧАС H1
TSMQ7-XFZ/2P 155  128  135  123  110  98
TSMQ7-XFZ/3P 191  164  135  123  110  98
TSMQ7-XFZ/4P 227  200  135  123  110  98
