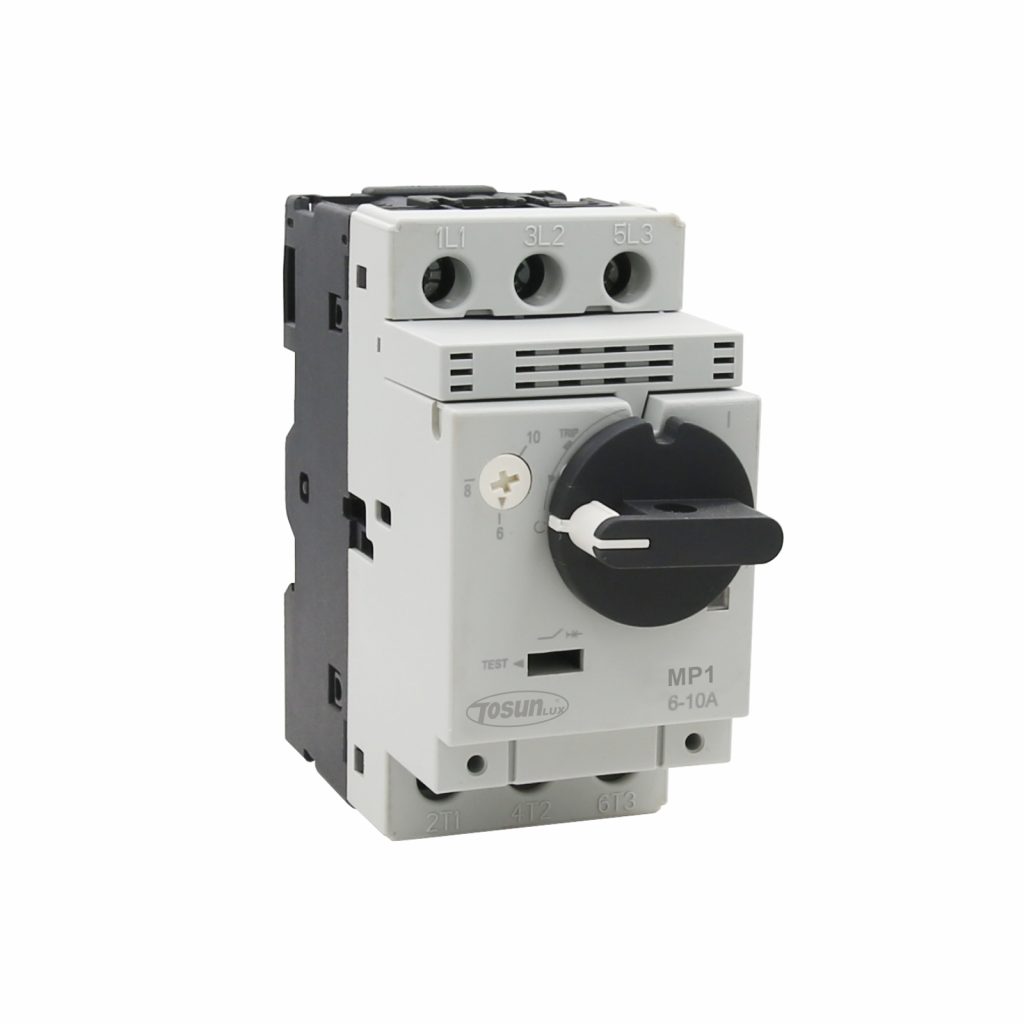

Можно ли использовать автоматический выключатель переменного тока в цепи постоянного тока?

Будь то проектирование панелей управления для тяжелой техники или микросетей возобновляемой энергии, многие промышленные электрики сталкивались с этим вопросом в какой-то момент своей карьеры. Использование неправильного типа защитного устройства, безусловно, не приведет ни к чему хорошему, но именно то, что делает переменный и постоянный ток Автоматические выключатели отличается? Давайте углубимся в технические детали этой проблемы, которая часто возникает в коммерческих и промышленных приложениях.

Основы переменного и постоянного тока

Напоминаем, что переменный ток (AC) периодически меняет полярность и величину в синусоидальной форме волны с течением времени, в то время как постоянный ток (DC) непрерывно течет в одном направлении. Это основополагающее различие влияет на то, как автоматические выключатели и предохранители работают для прерывания неисправных цепей.

Автоматические выключатели переменного тока основаны на электромагнетизме — когда ток колеблется через нулевые переходы в своей синусоидальной волне, магнитное поле разрушается, и контакты выключателя размыкаются. Однако постоянный ток не колеблется через ноль, поэтому простого контроля величины тока недостаточно для защиты цепи. В игру вступают другие технические соображения, требующие специализированных выключателей постоянного тока.

Использование автоматического выключателя переменного тока в цепи постоянного тока

Вот несколько соображений, которые следует учитывать при использовании цепей переменного и постоянного тока:

Механизмы отключения

Ключевое отличие заключается во внутреннем механизме отключения, используемом для разрыва цепи. В выключателях переменного тока это обычно термомагнитный тип, который воспринимает тепло и магнитные силы от потока переменного тока. Напротив, выключатели постоянного тока часто используют плавящиеся сплавы или биметаллические полосы для преобразования тока в тепло, которое физически расширяет механизм.

Отсутствие пересечения нулевого тока означает, что у выключателей постоянного тока нет электромагнитной помощи для надежного гашения дуги при разъединении контактов. Необходим механизм очистки, который работает независимо от направления тока. Проще говоря, срабатывание выключателя переменного тока основано на свойствах, уникальных для переменного тока, которые не переносятся на приложения постоянного тока.

Связаться с Arcing

Другая проблема возникает из-за дуги, когда контакты цепи размыкаются. Дуги переменного тока естественным образом затухают дважды за цикл, когда полярность меняется. Но дуги постоянного тока продолжают существовать конструктивно до тех пор, пока не произойдет принудительное прерывание, которое может снова зажечь дугу, если ее быстро не погасить. Это явление подчеркивает необходимость интегрированных дугогасительных камер, вентиляции или специализированных контактов в выключателях постоянного тока для безопасного гашения высокоэнергетических разрядов.

Рейтинги и размеры

Различия также влияют на размеры компонентов и настройки отключения. В отличие от синусоидально колеблющегося переменного тока, постоянный ток остается постоянным по величине после установления. Поэтому выключатели постоянного тока должны быть соответствующим образом рассчитаны на ток на основе фактических условий нагрузки, а не с учетом пиковых/среднеквадратических колебаний переменного тока. Недооценка может привести к раннему отказу или отсутствию защиты.

Напряжение также влияет на конструкцию и номиналы выключателя. В то время как напряжение переменного тока в сети стандартизировано, уровни постоянного тока сильно различаются в зависимости от области применения. Промышленные системы могут использовать более высокие напряжения, что требует усиленной изоляции и гашения дуги в корпусах и контактах выключателя постоянного тока. Правильный выбор класса напряжения имеет решающее значение.

Соображения по утверждению

Также стоит отметить, что регулирующие органы, такие как UL, предлагают разные стандарты безопасности продукции для силовых выключателей переменного и постоянного тока, учитывая их различные принципы работы и режимы отказа. Замена типов выключателей делает недействительными любые сертификаты безопасности или списки, что приводит к проблемам соответствия в зависимости от конечной среды использования и требований заказчика.

Заключение

В свете рассмотренных здесь технических факторов использование выключателя переменного тока на постоянном токе не рекомендуется. Без учета этих различий выключатель может не обеспечить надежную защиту от перегрузки или короткого замыкания из-за несовместимых механизмов отключения, характеристик дугообразования и номиналов компонентов. Потенциально это может привести к преждевременному отказу, отсутствию контроля дуги, неточному прерыванию или угрозам безопасности.

Получив более глубокое техническое понимание этих системных различий, инженеры и специалисты смогут с уверенностью выбирать правильные защитные устройства для любых коммерческих или промышленных установок, работающих с переменным или постоянным током.
