Hoe werkt een stroomtransformator?

Een stroomtransformator (CT) beschermt apparatuur tegen overbelasting, zorgt voor de betrouwbaarheid van het systeem en levert nauwkeurige gegevens voor analyse.

Het is een cruciaal onderdeel van elektrische systemen, omdat het hoge stroomsterktes terugbrengt tot beheersbare niveaus voor veilige meting en regeling.

In dit artikel bespreken we het ontwerp, de werking en de toepassingen van CT's. Ook vergelijken we de typen, aansluitingen en onderhoudstips, zodat u hun rol in energiesystemen beter begrijpt.

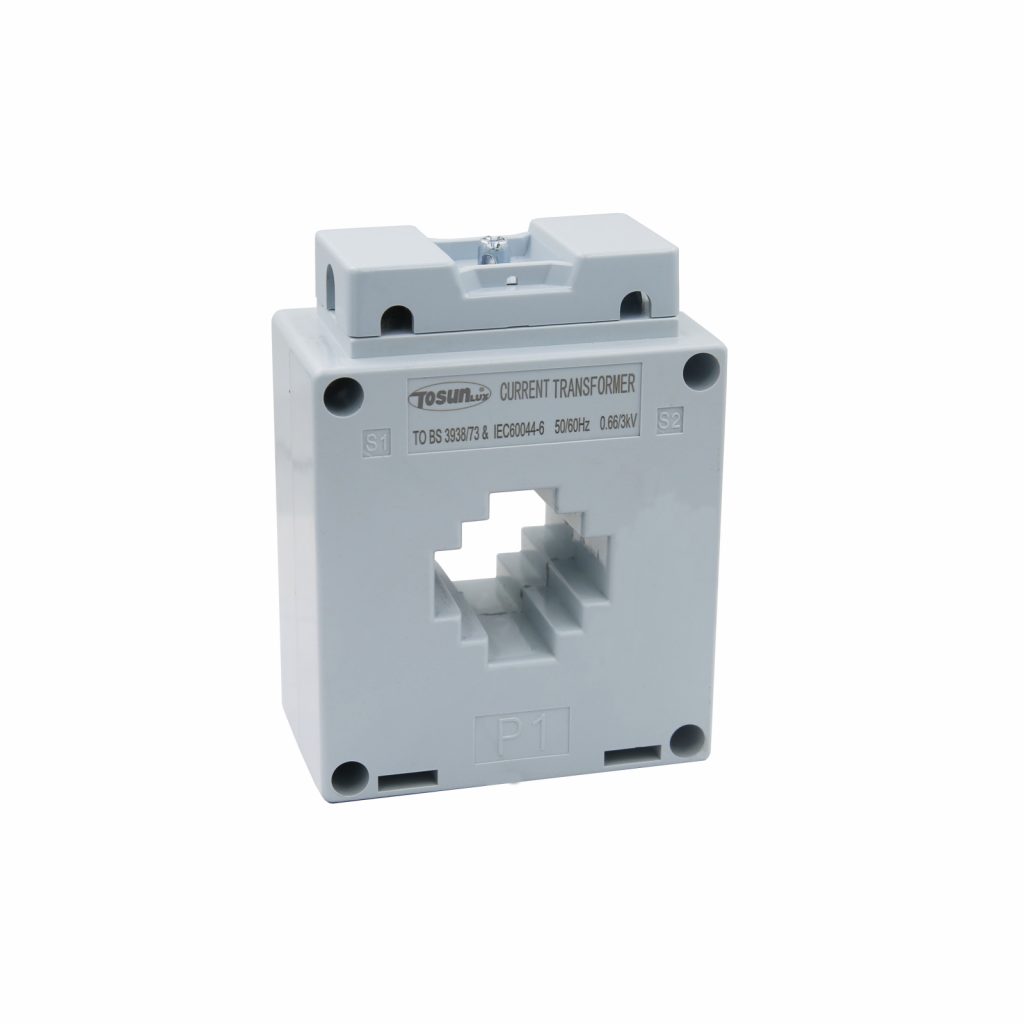

Wat is een stroomtransformator?

Een stroomtransformator meet hoge stromen door deze terug te brengen naar veiligere waarden.

In tegenstelling tot vermogenstransformatoren worden CT's voornamelijk gebruikt voor bewaking en beveiliging. Ze leveren afgeschaalde stroom aan meters en relais.

Deze apparaten zijn essentieel voor het handhaven van de veiligheid van het systeem en maken nauwkeurige metingen mogelijk, zelfs in omgevingen met een hoog stroomverbruik.

Hoe werkt een stroomtransformator?

Stroomtransformatoren werken op elektromagnetische inductie. De primaire wikkeling voert de stroom van het systeem, waardoor een magnetisch veld in de kern ontstaat.

Hierdoor ontstaat een evenredige stroom in de secundaire wikkeling.

Als een CT bijvoorbeeld een verhouding van 100:5 heeft, zal een stroom van 100 ampère in de primaire wikkeling een stroom van 5 ampère in de secundaire wikkeling produceren.

De verlaagde stroomsterkte wordt doorgegeven aan meters, relais of regelapparatuur voor bewaking en bescherming.

CT's zorgen voor nauwkeurigheid en veiligheid door het hoogstroomsysteem te isoleren van gevoelige meetinstrumenten.

Constructie van stroomtransformatoren

De constructie van een CT zorgt voor duurzaamheid en precisie. Belangrijke onderdelen zijn:

• Kern: Gemaakt van materiaal met een hoge permeabiliteit (bijv. siliciumstaal) om de magnetische flux te maximaliseren en energieverlies te beperken.
• Primaire wikkeling: Draagt de hoge stroom van het systeem. Vaak een enkele winding of systeemgeleider.
• Secundaire wikkeling: Verlaagt de stroomsterkte en maakt verbinding met meetinstrumenten.
• Isolatiesysteem: Voorkomt kortsluitingen en zorgt voor de veiligheid van de operator.

In sommige gevallen wordt olie of epoxyhars gebruikt om de isolatie en koeling te verbeteren, vooral bij hoogspannings-CT's.

Het robuuste ontwerp garandeert een nauwkeurige stroomoverdracht, zelfs in zware omstandigheden.

Stroomtransformator ontwerp

Ontwerpelementen van CT's zijn cruciaal voor nauwkeurige en veilige werking. Belangrijke ontwerpaspecten zijn:

• Kernverzadiging:De kern moet een hoge magnetische flux aankunnen zonder verzadiging, waardoor een lineaire respons wordt gegarandeerd.
• Nauwkeurigheidsklasse: Bepaalt de meetnauwkeurigheid van de CT, geclassificeerd op basis van de toegestane procentuele fout (bijv. 0,5%, 1%).
• Draagkracht: Verwijst naar de maximale belasting (in ohm) die de secundaire wikkeling kan aansturen zonder dat dit ten koste gaat van de nauwkeurigheid.

Bovendien zijn moderne CT's voorzien van geavanceerde veiligheidsmechanismen, zoals thermische overbelastingsbeveiliging en foutisolatie, waardoor ze betrouwbaar zijn voor kritische toepassingen.

Soorten stroomtransformatoren

CT's zijn er in verschillende uitvoeringen, afgestemd op specifieke toepassingen:

Elk type is geschikt voor verschillende scenario's en zorgt voor flexibiliteit en betrouwbaarheid in energiesystemen.

Stroomtransformator aansluiting

Een goede verbinding is cruciaal voor CT-prestaties en veiligheid. Typische configuraties omvatten:

• Enkelfasige systemen – Eén enkele CT meet de stroom in elke fase, wat zorgt voor een nauwkeurige bewaking.
• Drie-fase systemen – Er worden drie CT’s gebruikt, één voor elke fase, om de totale systeemprestaties te bewaken.

Belangrijke overwegingen voor verbindingen

• Polariteit:De juiste polariteit zorgt voor nauwkeurige metingen en voorkomt systeemstoringen.
• Aarding: Door de secundaire zijde te aarden, wordt gevaarlijke spanningsopbouw voorkomen.

Onjuiste aansluitingen kunnen leiden tot onnauwkeurigheden, apparatuurstoringen en zelfs veiligheidsrisico's.

Stroomtransformatorverhouding

De CT-ratio bepaalt de proportionele relatie tussen primaire en secundaire stromen. Hieronder vindt u een samenvatting van typische ratio's en hun toepassingen:

De verhouding zorgt voor nauwkeurige schaling voor veilige meting en monitoring. De juiste verhouding kiezen hangt af van de huidige vereisten van het systeem en de beoogde toepassing.

Voordelen van stroomtransformatoren

CT's bieden tal van voordelen, waaronder:

• Veiligheid:Ze isoleren hoge stromen en beschermen zo instrumenten en operators.
• Kostenefficiëntie: Ze maken dure meetapparatuur met hoge stroomsterktes overbodig.
• Nauwkeurigheid: CT's zorgen voor nauwkeurige stroommetingen, die essentieel zijn voor facturering en analyse.

Deze voordelen maken CT's onmisbaar in moderne energiesystemen.

Beperkingen en uitdagingen

Ondanks de voordelen kennen CT's ook enkele uitdagingen:

• Kernverzadiging:Dit kan leiden tot meetonnauwkeurigheden bij extreme stromingen.
• Lastimpedantie: Een hoge secundaire belasting beïnvloedt de nauwkeurigheid.
• Verhoudingsfouten: Afwijkingen in de CT-verhouding kunnen leiden tot onjuiste metingen.

Het is van cruciaal belang om deze beperkingen aan te pakken door middel van een goed ontwerp, een goede installatie en goed onderhoud.

Toepassingen van stroomtransformatoren

CT's worden in verschillende sectoren gebruikt voor verschillende doeleinden, zoals:

• Stroomverdeling: Monitoring en het regelen van de elektriciteitsstroom.
• Metering: Zorgt voor nauwkeurige metingen van energieverbruik en facturering.
• Beschermingsrelais: Fouten detecteren en corrigerende maatregelen initiëren om schade aan het systeem te voorkomen.

Deze toepassingen benadrukken de veelzijdigheid en het belang van CT's voor het handhaven van de stabiliteit van elektrische systemen.

Onderhoudstips voor stroomtransformatoren

Goed onderhoud zorgt voor een lange levensduur en optimale prestaties. Hier zijn essentiële tips:

• Regelmatige inspectie: Controleer op fysieke schade, oververhitting of losse verbindingen.
• Isolatietesten: Gebruik een megohmmeter om de isolatieweerstand te meten en storingen te voorkomen.
• Kalibratie: Controleer de CT-verhouding regelmatig om de meetnauwkeurigheid te behouden.
• Schoonmaak: Houd de CT en de omgeving vrij van stof, vuil en vocht om corrosie te voorkomen.
• Olietesten (voor olie-geïsoleerde CT's): Controleer de olie op verontreinigingen of tekenen van degradatie om effectieve isolatie en koeling te garanderen.

Regelmatig onderhoud minimaliseert het risico op storingen en verlengt de levensduur van de CT.

Veelgestelde vragen over stroomtransformatoren

Waarom worden stroomtransformatoren gebruikt in energiesystemen?

CT's zorgen voor een veilige en nauwkeurige stroommeting, essentieel voor bewaking en bescherming.

Wat is het verschil tussen een stroomtransformator en een potentiaaltransformator?

CT's meten de stroom, terwijl potentiaaltransformatoren de spanning meten.

Hoe bereken je de stroomtransformatorverhouding?

Deel de primaire stroom door de secundaire stroom om de verhouding te bepalen.

Wat gebeurt er als een stroomtransformator een open circuit heeft?

Er kan een gevaarlijk hoge secundaire spanning ontstaan, wat een veiligheidsrisico vormt.

Wat zijn de meest voorkomende oorzaken van storingen in stroomtransformatoren?

Vaak zijn oververhitting, kapotte isolatie en mechanische schade de boosdoeners.

Stroomtransformatoren: Conclusie

Stroomtransformatoren zijn onmisbaar in moderne elektrische systemen en zorgen voor veilige en nauwkeurige stroommetingen.

Dankzij hun robuuste constructie en hun uiteenlopende toepassingen spelen CT's een essentiële rol bij het handhaven van de stabiliteit en bescherming van het systeem.

Als u inzicht hebt in het ontwerp, de werking en het onderhoud van deze systemen, kunt u de efficiëntie ervan maximaliseren en uw elektrische infrastructuur beschermen.
