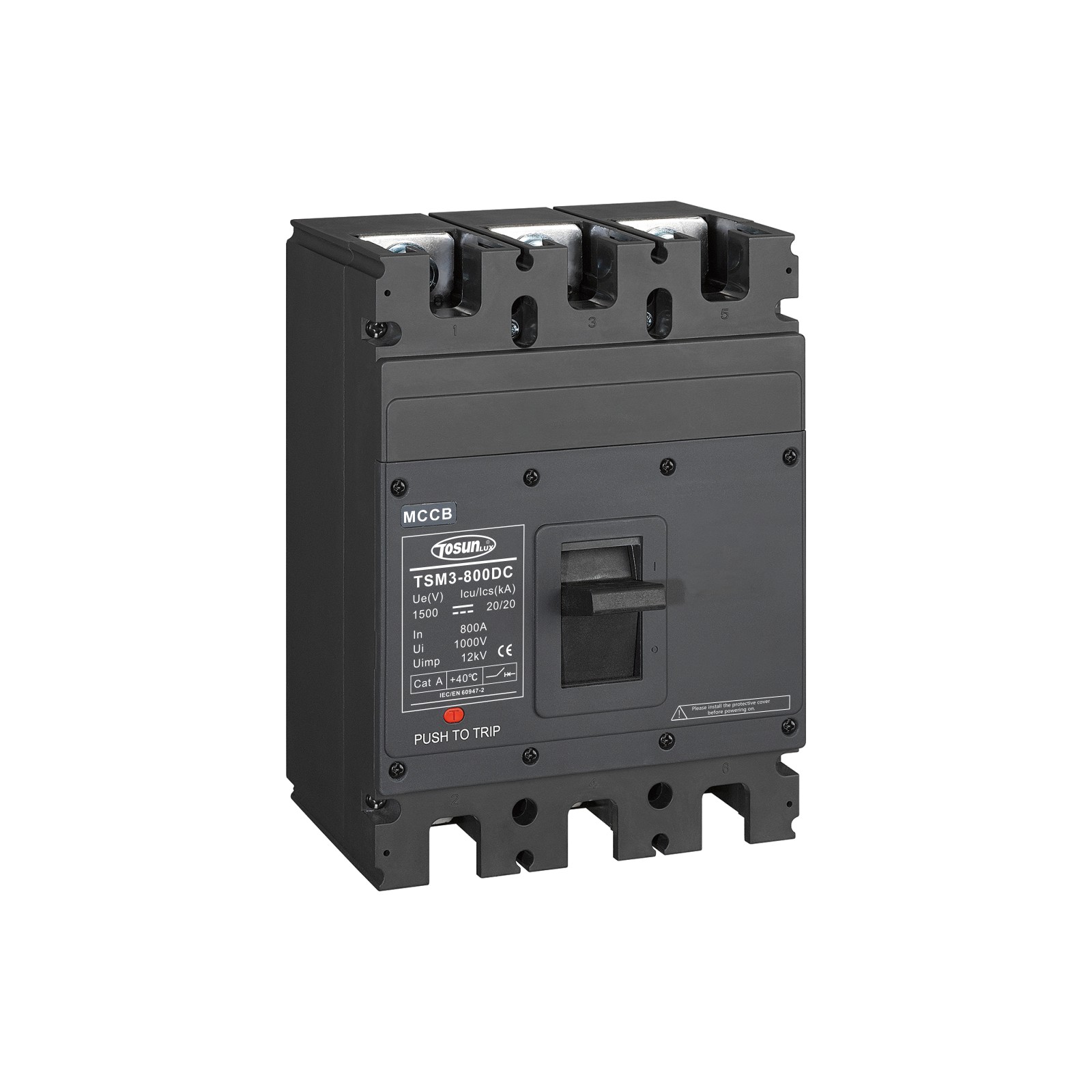

DC цутгасан гэрлийн хэлхээний таслуур

Үндсэн мэдээлэл

Загвар TSM3-125DC TSM3 -320DC TSM3-400DC TSM3-630DC TSM3-800DC

Нэрлэсэн гүйдэл 50А-800А

Нэрлэсэн импульсийг тэсвэрлэх хүчдэл Uimp 8кВ-12кВ

Онцлог

Хүрээлэн буй орчны эрс тэс температурт найдвартай хамгаалалт.
Хамгийн бага зогсолтын үед дахин хаах боломжтой.
Ачааллын дор шилжих үед найдвартай салгах шинж чанарууд.
lEC60947-2-г дагаж мөрдөнө.

Тодорхойлолт

Загвар		TSM3-125DC		TSM3 -320 DC			TSM3-400DC
Нэрлэсэн гүйдэл In(A)		50,63,80,100,125		125,140,160,180,200,225 250,280,315,320			250,315,350,400
Тулгууруудын тоо		2		2		3	2			3
Ажлын нэрлэсэн хүчдэл Ue (V) DC		250	500	500	1000	1500	250/500	750/1000	1250/1500	1250/1500
Тусгаарлалтын нэрлэсэн хүчдэл Ui (V)		750		1250		1500	1500
Нэрлэсэн импульсийн тэсвэрлэх хүчдэл Uimp (кВ)		8		8		12	12
Хэт богино залгааны таслах хүчин чадал Icu(KA)	H төрөл	40	40(5мс)	50	20	20	70	40	20	20① 40②
	R төрөл	/	/	/	/	/	85	60	40	40① 50②
Богино холболтыг таслах хүчин чадал Ics (KA)	H төрөл	Ics = 100%lcu
	R төрөл
Утасны горим		Дээш оролт ба Доош гаралт, Доош оролт ба Дээш гаралт (2P, 320/3P) Доош оролт ба Доош гаралт, Дээш оролт ба Дээш гаралт (3P)
Механик амьдрал (удаа)		20000		20000			20000
Цахилгаан ашиглалтын хугацаа (удаа)		5000	3000	3000	2000	1500	1000	1000	700	500
тусгаарлах шинж чанар		Тиймээ
Хүрээлэн буй орчны зөвшөөрөгдөх температур		-40℃~+70℃
Хамгаалалтын түвшин		IP20
Боломжтой дагалдах хэрэгсэл		Туслах, дохиолол, ачаалалгүй, гар ажиллагаа, цахилгаан ажиллагаа
Нумын зай (мм)		≤50 (Тэг нум, нуман бүрхүүлтэй)
Түр зуурын үйлдлийн утга		10н
Ерөнхий хэмжээс LxWxH (мм)	Л	150		180		180	250			250
	В	64		76		107	124			182
	Х	95		126		126	165			165

Жич:

① 2 шон цуваа

② 3 шон цуваа

Загвар		TSM3-630DC				TSM3-800DC
Нэрлэсэн гүйдэл In(A)		500,630				700,800
Тулгууруудын тоо		2			3	2			3
Ажлын нэрлэсэн хүчдэл Ue (V) DC		250/500	750/1000	1250/1500	1250/1500	250/500	750/1000	1250/1500	1250/1500
Тусгаарлалтын нэрлэсэн хүчдэл Ul(V)		1500				1500
Нэрлэсэн импульсийн тэсвэрлэх хүчдэл Uimp (кВ)]		12				12
Хэт богино холболтыг таслах чадвар Icu (KA)	H төрөл	70	40	20	20① 40②	70	40	20	20① 40②
	R төрөл	85	60	40	40① 50②	85	60	40	40① 50②
Богино холболтыг таслах хүчин чадал Ics (KA)	H төрөл	Ics = 100%lcu
	R төрөл
Утасны горим		Дээш оролт ба Доош гаралт, Доош оролт ба Дээш гаралт (2P, 320/3P) Доош оролт ба Доош гаралт, Дээш оролт ба Дээш гаралт (3P)
Механик амьдрал (удаа)		5000
Цахилгаан ашиглалтын хугацаа (удаа)		1000	1000	700	500	1000	1000	700	500
тусгаарлах шинж чанар		Тиймээ
Хүрээлэн буй орчны зөвшөөрөгдөх температур		-40℃~+70℃
Хамгаалалтын түвшин		IP20
Боломжтой дагалдах хэрэгсэл		Туслах, дохиолол, ачаалалгүй, гар ажиллагаа, цахилгаан ажиллагаа
Нумын зай (мм)		≤50 (Тэг нум, нуман бүрхүүлтэй)
Түр зуурын үйлдлийн утга		10н
Ерөнхий хэмжээс LxWxH (мм)	Л	250			250	250			250
	В	124			182	124			182
	Х	165			165	165			165

Жич:

① 2 шон цуваа

② 3 шон цуваа
