La selezione dell'attrezzatura di distribuzione di energia elettrica più appropriata è fondamentale quando si pianifica un nuovo progetto di costruzione o ristrutturazione che comporti carichi significativi. Due delle principali opzioni da considerare sono quadri elettrici e quadri di commutazione, ma cosa distingue esattamente queste tecnologie?

In questa guida comparativa dettagliata esamineremo le principali differenze, le applicazioni, i vantaggi e i limiti di ciascun approccio per aiutarti a fare la scelta giusta per la tua struttura.

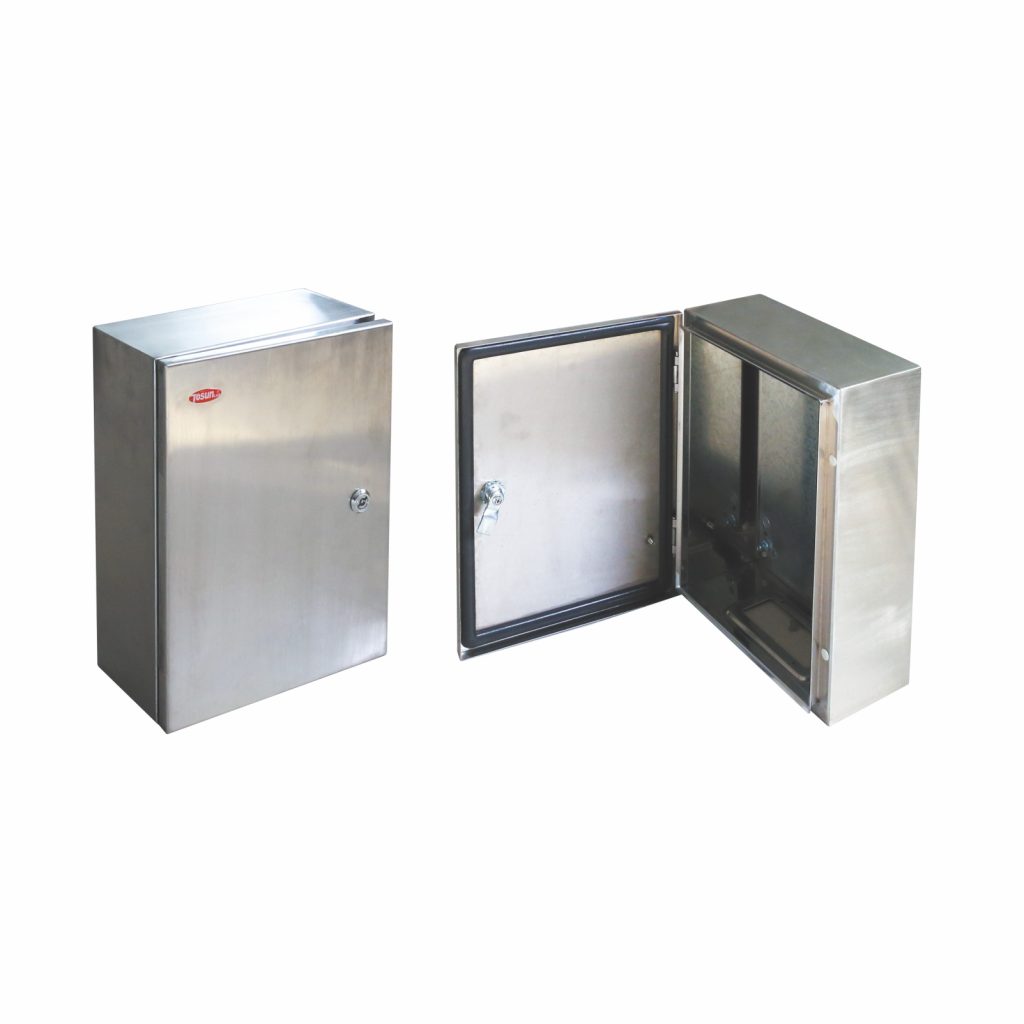

Pannello in acciaio inossidabile

Definizione di quadri elettrici e quadri di distribuzione

Per prima cosa, definiamo chiaramente cosa sono i quadri elettrici e i quadri di distribuzione a livello base prima di addentrarci nei dettagli comparativi.

Che cosa è Panelboard?

Quadri elettrici, spesso chiamati quadri elettrici o quadri di distribuzione, forniscono accesso agli interruttori di protezione per le apparecchiature a valle, facilitando al contempo una distribuzione affidabile dell'energia dalla fonte di alimentazione. I quadri elettrici chiusi sono dotati di un armadio metallico che ospita più interruttori di derivazione più piccoli che controllano carichi inferiori a 600 ampere.

I componenti chiave includono:

  • Interruttori o fusibili di protezione
  • Barre collettrici per il flusso di corrente
  • Alette, barra neutra, barra di terra
  • Involucro esterno in metallo

I quadri elettrici spaziano dai circuiti di diramazione di base che distribuiscono energia a luci, prese, elettrodomestici, macchinari e altri carichi. Quadri elettrici per uso residenziale e commerciale leggero a PDU (unità di distribuzione dell'alimentazione) di grande capacità progettate per data center e strutture industriali.

Che cosa è Switchboard?

I quadri elettrici instradano e proteggono anche l'alimentazione elettrica, ma con capacità molto più elevate rispetto ai quadri elettrici[1]Sono dotati di dispositivi di protezione superiori a 600 A insieme ad apparecchiature più complesse di monitoraggio, misurazione e controllo della tensione.

I componenti tipici del quadro elettrico includono:

  • Interruttori automatici ad alta capacità
  • Voltmetri e amperometri
  • Monitoraggio dei guasti a terra
  • Allarmi
  • Barre collettrici più grandi

I quadri elettrici sono disponibili in modelli fissi o estraibili che consentono ispezioni più semplici e sostituzioni degli interruttori. Utilizzano anche cavi di alimentazione più resistenti per gestire più potenza. Le applicazioni comuni dei quadri elettrici includono centri commerciali, ospedali, fabbriche e grandi edifici.

Centralino vs Quadro elettrico – Differenze principali

Ora che abbiamo definito entrambe le tecnologie, esploriamo alcune delle principali differenze tra quadri elettrici e quadri di distribuzione da notare:

Valori di potenza

Come già detto, la differenza più grande è nella capacità e nelle valutazioni. I quadri elettrici gestiscono carichi elettrici inferiori a 600 ampere, mentre i quadri di commutazione sono al di sopra di tale soglia e possono distribuire migliaia di ampere in strutture più grandi.

Progettazione e complessità

I quadri elettrici sono inoltre dotati di monitoraggio della tensione, apparecchiature di misurazione e meccanismi di sicurezza integrati più sofisticati rispetto ai quadri elettrici di base. Ciò consente capacità di controllo della potenza più avanzate per applicazioni su larga scala.

Sicurezza

In relazione alla complessità, i quadri elettrici offrono ulteriori vantaggi in termini di sicurezza, come il monitoraggio dei guasti a terra, allarmi integrati e sezionatori di manutenzione. Gli interruttori utilizzano anche componenti più pesanti, dati i livelli più elevati di corrente di cortocircuito.

Costo

Non sorprende che i quadri elettrici avanzati abbiano un prezzo, spesso 4-5 volte superiore a quello dei quadri elettrici di capacità simile. I quadri elettrici complessi richiedono più tempo e competenza per essere installati e ispezionati. La durevolezza richiede anche involucri e isolamento robusti.

Facilità d'uso

I quadri elettrici vincono quando si tratta di usabilità e praticità per gli utenti e i tecnici di tutti i giorni. Gli interruttori utilizzano interruttori a levetta familiari e sono facilmente accessibili dietro la porta esterna. I quadri elettrici richiedono più abilità per funzionare e manovrare attorno ad alimentazioni ad alta capacità.

Applicazioni e selezione

Ora che abbiamo esaminato le principali differenze, parliamo delle applicazioni tipiche e dei consigli per la scelta tra quadri elettrici e quadri di distribuzione.

  1. Usi del quadro elettrico

I quadri elettrici brillano per la distribuzione di energia in strutture residenziali, commerciali e industriali leggere. Le applicazioni tipiche includono:

  • Case e unità abitative
  • Piccoli uffici
  • Negozi al dettaglio
  • Scuole
  • Piccoli impianti di produzione
  • Cucine commerciali

In sostanza, qualsiasi struttura con requisiti di potenza inferiori a 600 ampere per circuito può essere facilmente servita da quadri elettrici standard o personalizzati. Offrono un controllo di potenza sicuro, affidabile e conveniente in un pacchetto conveniente.

  1. Applicazioni del centralino

Per grandi strutture con esigenze di capacità più elevate, i quadri elettrici sono la scelta ideale. Le applicazioni tipiche dei quadri elettrici includono:

  • Edifici alti
  • Centri dati
  • Ospedali
  • Stadi/luoghi di intrattenimento
  • Fabbriche pesanti
  • Infrastruttura
  • Campus universitari
  1. Livelli di potenza

Il primo fattore importante è la valutazione delle esigenze di capacità di distribuzione elettrica della tua struttura. Che tipo di densità di carico o dimensioni di motore devono essere supportate? I quadri elettrici sono sufficienti per capacità inferiori a 600 A, mentre i quadri elettrici di grandi dimensioni possono gestire migliaia di ampere.

  1. Sicurezza e monitoraggio

Valuta il livello di meccanismi di sicurezza, allarmi, monitoraggio della tensione e misurazione richiesti dalla tua applicazione. I quadri elettrici avanzati integrano rilevamento guasti a terra, scollegamenti per manutenzione, segnalazione volt/ampere e altre caratteristiche di cui i quadri elettrici sono privi.

  1. Vincoli di spazio

Anche la quantità di spazio disponibile per i nuovi dispositivi è fondamentale. I quadri elettrici contengono in modo compatto una maggiore capacità di interruzione in un'area più piccola rispetto alle complesse linee di quadri elettrici. Tuttavia, anche i quadri elettrici personalizzati possono essere adattati in modo ordinato alle tue limitazioni di spazio.

  1. Flessibilità di crescita

Una stima attenta della potenziale crescita della domanda di impianto/potenza determinerà quanta capacità extra la tua attrezzatura di distribuzione dovrebbe supportare. I quadri elettrici scalabili consentono l'aggiunta graduale di interruttori o sezioni. I quadri elettrici raggiungono il massimo più rapidamente a 600 A.

  1. Limitazioni di budget

E, naturalmente, il costo è quasi sempre un fattore determinante. Mantieni le spese bilanciate rispetto alle esigenze di capacità e ai requisiti di sicurezza. I quadri elettrici offrono la soluzione più economica per applicazioni inferiori a 600 A. I quadri elettrici più grandi offrono scalabilità e durata a lungo termine per bilanciare prezzi iniziali più elevati.

Conclusione

Quando si pianifica un progetto, valutare le proprie esigenze e capacità di potenza è fondamentale per scegliere tra quadri elettrici e quadri di commutazione. Considerare i livelli di potenza, le esigenze di sicurezza, la crescita futura e i vincoli di costo. E non esitare a consultare esperti di ingegneria elettrica se necessario: prendere questa decisione giusta fin dall'inizio previene molti problemi in futuro!
