Ջերմաստիճանի վերահսկիչ

Հիմնական տեղեկություններ

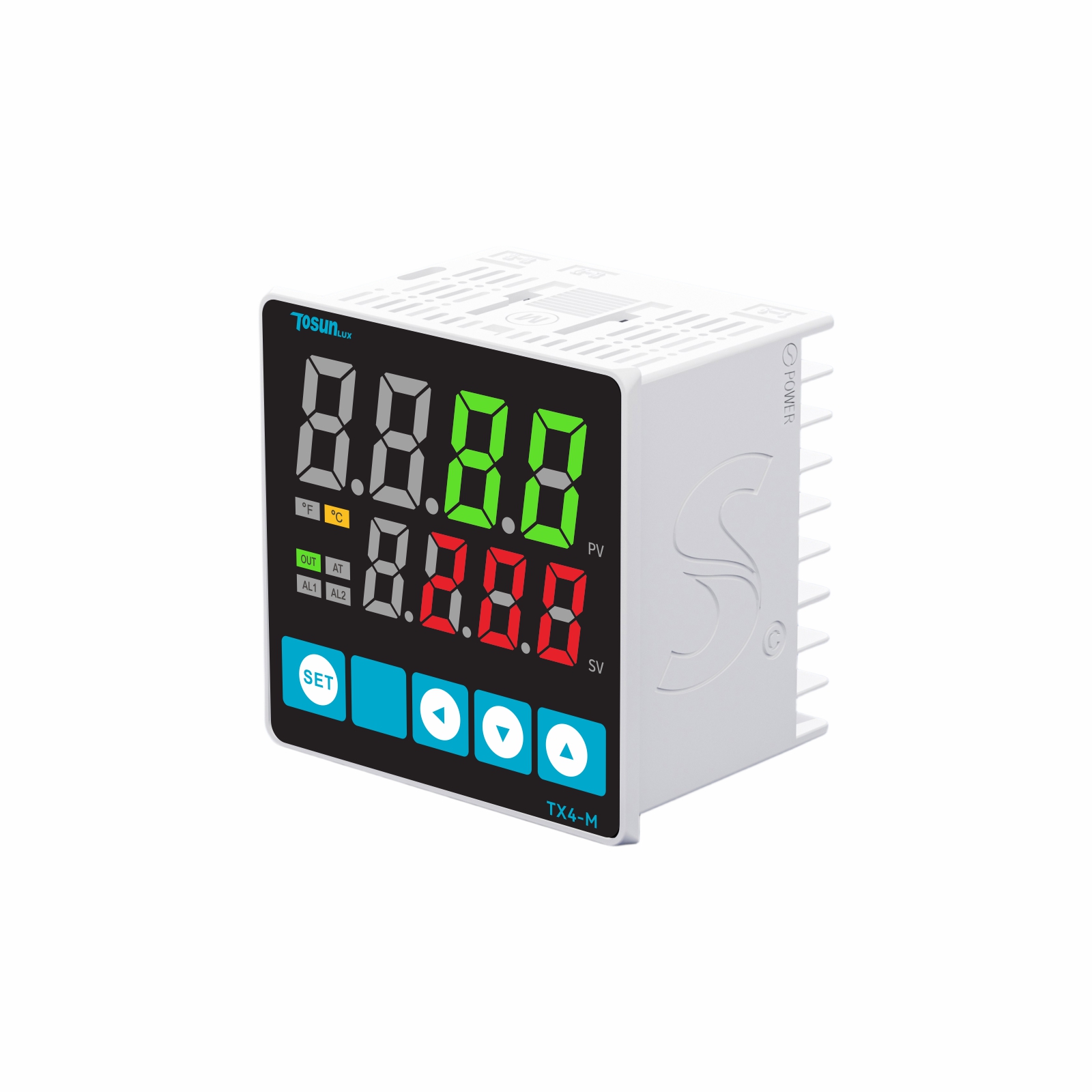

  1. Մոդել TX4-S TX4-H TX4-W TX4-M TX4-L

Ապրանքի նկարագրությունը

Հստակեցում

Գնահատված լարումը 100-240VAC/DC, 24VAC/DC
Թույլատրելի լարման միջակայք 90-110% անվանական լարման
Էլեկտրաէներգիայի սպառում ≤8VA
Մուտքի տեսակը TC ԿԵԺՆԾՌԲ
RTD Pt100 Cu50
Ցուցադրման ճշգրտություն ±0.5%
Ելքի տեսակը Ռելե 250VAC~3A 30VDC 3A 1NO 1NC
ԽՍՀ 12VDC ±2V, ≤20mA
Տագնապային ելք Ռելե                                                   Զարթուցիչ լ՝ 250VAC~3A 1NO
2Զարթուցիչ 1 / 2: 250VAC~3A 2NO
Կառավարման տեսակը ON/OFF, PID Control
Նմուշառման ժամանակաշրջան 100 մս
Ռելեի կյանքի ցիկլը Մեխանիկական ≥ 2,500,000 գործողություն
Էլեկտրական ≥100,000 գործողություն (դիմադրողական բեռ՝ 250VAC~3A)
Դիէլեկտրիկ ուժ Բոլոր տերմինալների և պատյանի միջև՝ 3000VAC ~ 50/60Hz 1 րոպե
Վիբրացիա 0,75 մմ ամպլիտուդ 5-ից 55 Հց հաճախականությամբ (1 րոպե) յուրաքանչյուր X,Y,Z ուղղությամբ 2 ժամ
Մեկուսացման դիմադրություն ≥100M (500VDC մեգեր)
Աղմուկի իմունիտետ ± 2 կՎ քառակուսի ձևի աղմուկ (զարկերակային լայնությունը lus) աղմուկի սիմուլյատորով R-փուլ, S-փուլ
Հիշողության պահպանում 10 տարի (ոչ անկայուն կիսահաղորդչային հիշողության տեսակ)
Շրջակա միջավայրի ջերմաստիճանը -10 ~ 50 °C, պահեստավորումը՝ -20 ~ 60 °C (առանց սառեցման կամ խտացման)
Շրջակա միջավայրի խոնավություն 35%~85%RH, պահեստավորում` 35%~85%RH (առանց սառեցման կամ խտացման)

Չափս

  Մարմին Վահանակի կտրում
  Ա Բ Գ Դ Ե Ֆ Գ Հ Ի
TX4-S 48 48 3 50 44.5 ≥70  ≥70 45 45
TX4-H 48 96 3 50 91  ≥70  ≥120 45 92
TX4-W 96 48 3 50 44.5  ≥120  ≥70 92 45
TX4-M 72 72 3 50 67  ≥95  ≥95 68 68
TX4-L 96 96 3 50 91  ≥120  ≥120 92 92
