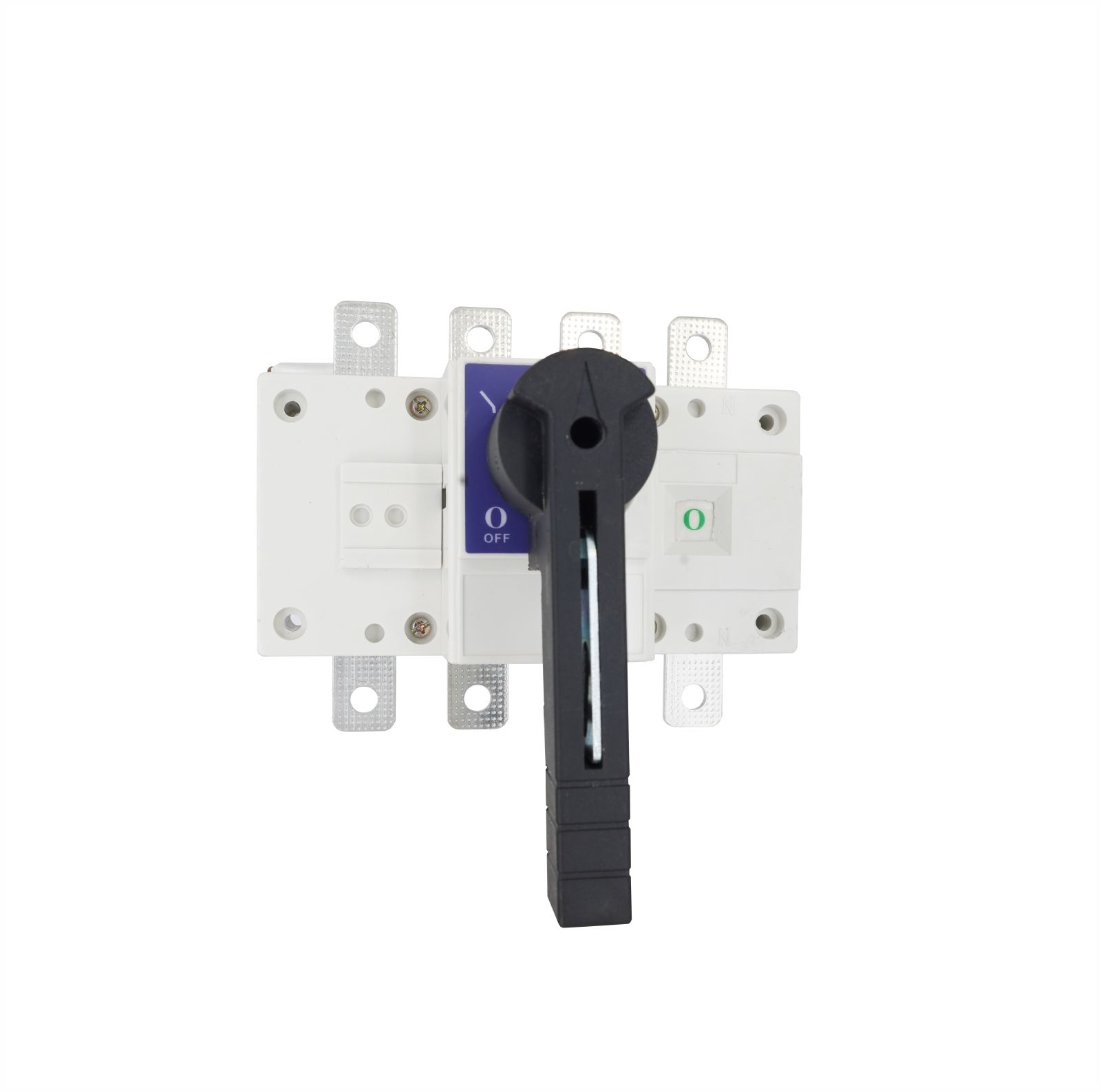

HGL Մեկուսիչ անջատիչ

Հիմնական տեղեկություններ
  1. Մոդել HGLB-250A 3P; HGL-160A 4P

Ապրանքի նկարագրությունը

Դիմում

Ապրանքները հարմար են 415 Վ լարման, 50/60 Հց հաճախականության, մինչև 1600 Ա անվանական հոսանքի հոսանքի շրջադարձի պատրաստման և անջատման համար, որոնք գործում են որպես հոսանքի անջատիչ, մեկուսիչ անջատիչ և վթարային անջատիչ: Arc-contact-ի և main-contact-ի հատուկ համակարգի պատճառով HGL-ն աշխատում է բարձր արդյունավետությամբ, անվտանգությամբ և հուսալիությամբ՝ համապատասխանելով IEC60947-3-ին: Պտտվող գործողությունը և ուղղակի մեխանիկական կապը բռնակի և շարժվող կոնտակտի միջև, անջատված բռնակը դարձնում է կոնտակտի ընդհատում և նշում շփման վայրը: Վահանակի և անկախ տիպի տեղադրումը հագեցած է HGL-ով:

Հստակեցում

Սովորական ջերմային հոսանք Ith(A) 160 250 400 630 1000 1250 1600 2500 3200
Գնահատված Մեկուսիչ լարման Ui 800 Վ 1000 Վ
Դիէլեկտրիկ ուժ 3000 Վ 3500 Վ
Գնահատված իմպուլս դիմակայել լարման 8 կԱ 12 կԱ
Գնահատված աշխատանքային լարումը AC400,660V
Գնահատված հաճախականություն 50 Հց
Օգտագործման կատեգորիա AC-21,22,23
Գնահատված աշխատանքային հոսանք le(A) AC400V AC-21 160 250 400 630 1000 1250 1600 2500 3200
AC-22 160 250 400 630 1000 1250 1600 2500 3200
AC-23 160 250 400 630 800 1000 1250 2000 2500
Գնահատված արտադրական հզորություն (A Rms) 10 լ
Գնահատված ընդհատման հզորություն (A Rms)
Կարճ միացման գնահատված հզորություն lcm (kA Rms) 12 17 30 40 70 100
1S կարճատև դիմացկուն հոսանք (A Rms) 10 12 20 25 50 70
Մեխանիկական կյանք (անգամ) 5000 3000 2000 1000
Էլեկտրական կյանք (անգամ) 1000 600 300 /

Կոնֆիգուրացիա
