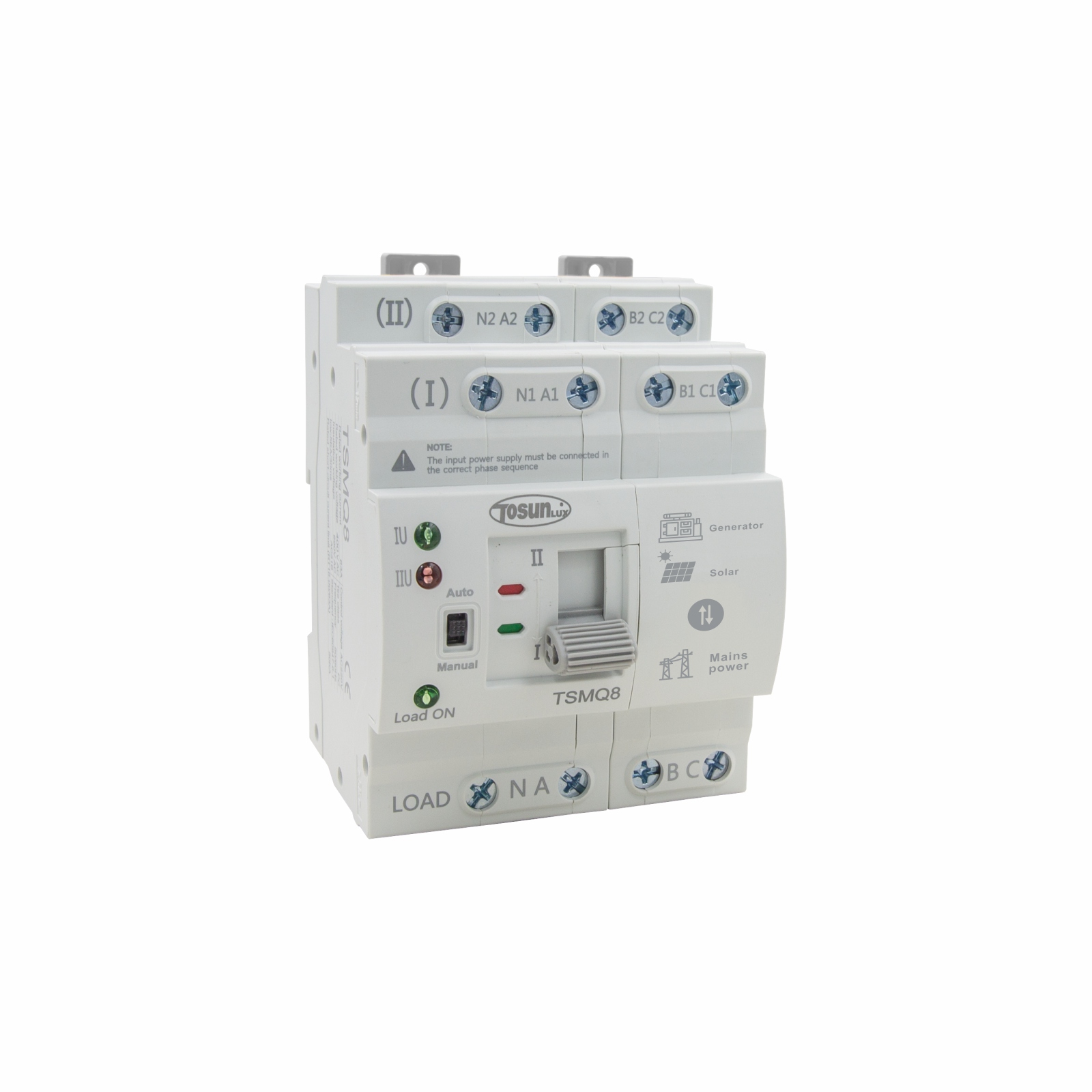

TSMQ8 Διακόπτης αυτόματης αλλαγής διπλής ισχύος

Βασικές Πληροφορίες

Μοντέλο TSMQ8 2P; TSMQ8 4P

Εφαρμογή

Ο διακόπτης αυτόματης εναλλαγής διπλής ισχύος TSMQ8 είναι ένας διακόπτης σπάνιας εναλλαγής κατηγορίας υπολογιστή για να παρέχει την τροφοδοσία ρεύματος για το κύκλωμα συνεχώς όταν η τροφοδοσία ρεύματος δεν είναι διαθέσιμη ξαφνικά. Ο διακόπτης είναι κατάλληλος σε σύστημα τροφοδοσίας με 50/60Hz, ονομαστική τάση έως 400V και ονομαστικό ρεύμα έως 63A.
Όταν το προϊόν λειτουργεί σε λειτουργία "αυτόματη", ο διακόπτης μετατρέπει το κύκλωμα από το τροφοδοτικό (Ⅰ) στο τροφοδοτικό σε κατάσταση αναμονής (Ⅱ) αυτόματα σε περίπτωση που η παροχή ρεύματος είναι απενεργοποιημένη (ή διακοπή φάσης). Όταν το τροφοδοτικό (Ⅰ) συνεχίσει να είναι διαθέσιμο, ο διακόπτης μετατρέπει αυτόματα το κύκλωμα στην παροχή ρεύματος (Ⅰ) από την τροφοδοσία αναμονής (Ⅱ).
Ο διακόπτης είναι χαρακτηριστικό ότι είναι μικρός σε όγκο, γρήγορος στην αντίδραση, αξιόπιστος στη μετατροπή, βολικός στην εγκατάσταση και μεγάλη διάρκεια ζωής.

Προσδιορισμός

Κατηγορία προϊόντος	Κατηγορία PC: μπορεί να ενεργοποιηθεί και να φορτωθεί χωρίς να παράγει ρεύμα βραχυκυκλώματος
Αριθμός Πολωνών	2P, 4P
Ονομαστικό ρεύμα	6A, 10A, 16A, 20A, 25A, 32A, 40A,50A, 63A
Ονομαστική τάση μόνωσης (Ul)	AC 690V
Ονομαστική τάση αντοχής παλμών (Uimp)	8 kV
Ονομαστική τάση λειτουργίας (Ue)	2P 110/220V, 4P 400V
Ονομαστικό ρεύμα βραχυκυκλώματος (lq)	5kA
Συσκευή προστασίας από βραχυκύκλωμα (ασφάλεια)	NT00 63A
Ονομαστική τάση αντοχής παλμών	8 kV
Κύκλωμα ελέγχου	Ονομαστική τάση ελέγχου Us: AC220V/ 110V, 50/60Hz Κανονικές συνθήκες εργασίας: 85%Us-110%Us
Βοηθητικό κύκλωμα	AC220V/ 110V 50/60Hz le=5A
Υπερβολική τάση/Υπό τάση Εύρος Προστασίας (Επιστροφή στην Κανονική δεκαετία του '30)	220V Τιμή υπό τάση: 175V Τιμή ανάκτησης: 195V Τιμή υπερτάσης: 260V Τιμή ανάκτησης: 240V(±5V) 110V Τιμή κάτω από τάση: 85V Τιμή ανάκτησης: 95V Τιμή υπερτάσης: 145V Τιμή ανάκτησης: 130(±5V)
Μηχανική Ζωή	8000 φορές
Ηλεκτρική Ζωή	1500 φορές
Κατηγορία Χρήσης	AC-31B

Διαστάσεις
