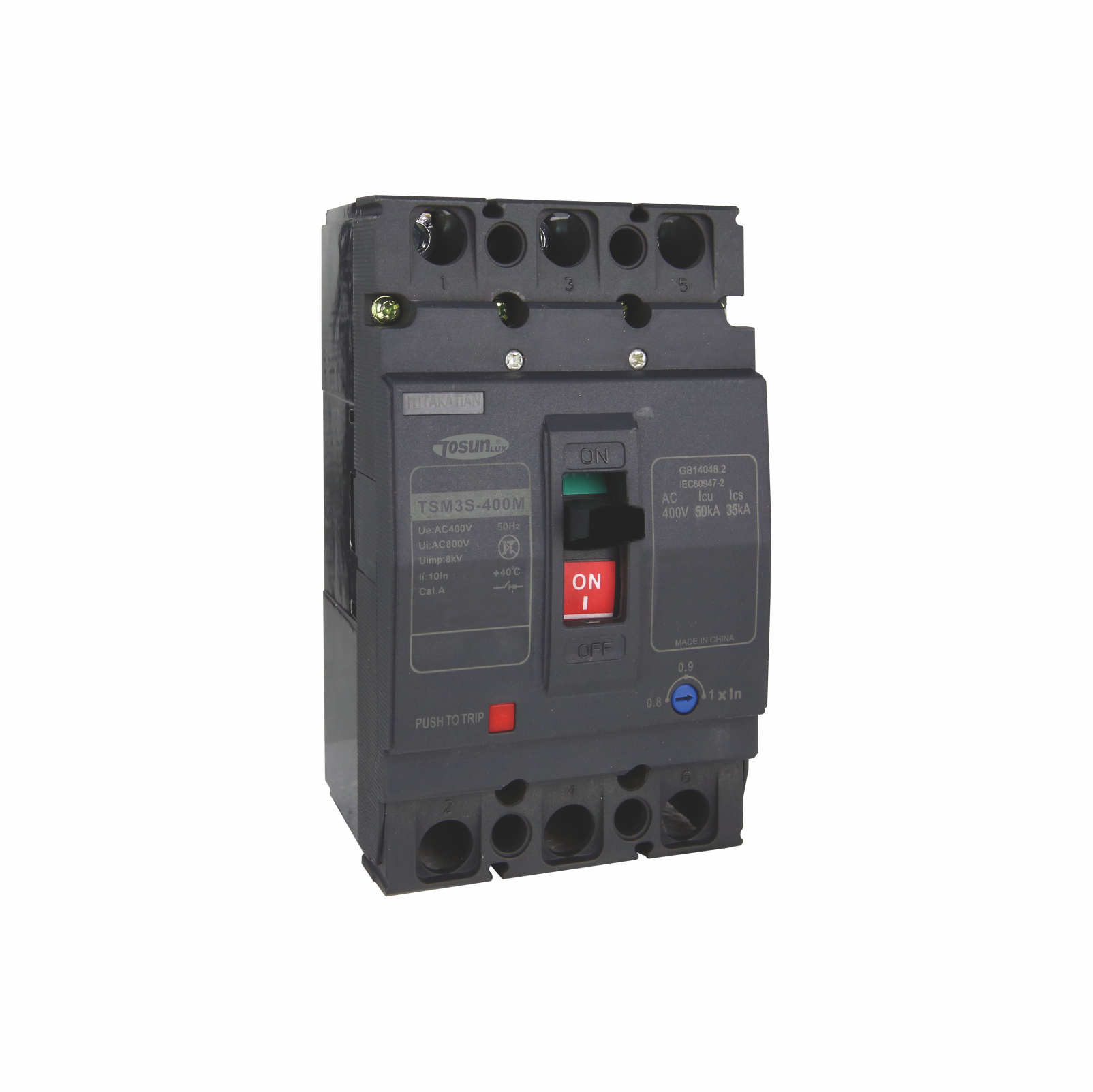

Διακόπτης κυκλώματος TSM3S Θερμικά Ρυθμιζόμενος Τύπος Molded Case

Βασικές Πληροφορίες
  1. Πρότυπο IEC60947-2

Περιγραφή προϊόντος

Προσδιορισμός

Μοντέλο  TSM3S-125  TSM3S-160 TSM3S-250 TSM3S-400 TSM3S-630 TSM3S-800
Αριθμός Πολωνών 3,4
Ονομαστικό ρεύμα (Α) σε 16,20,25, 32, 40,50, 63, 75, 80, 100,125 63, 80,100, 125,140, 150, 160 100,125, 150, 160, 175, 200, 225,250 250,280, 300, 315, 350, 400 400, 500, 550,630 630,700,     770, 800
Θερμορυθμιζόμενο
ρύθμιση lr(xln)
0.8/0.9/1.0
Πρότυπο IEC60947-2
Θερμοκρασία αναφοράς 40ºC/55ºC
Ονομαστική Λειτουργική Τάση 380/400/415 VAC
Αξιολογημένη μόνωση Vqltage Ui (VAC) 800
Ονομαστική τάση Impluse Stand Uimp(kV) 8
Επίπεδο διακοπής χωρητικότητας μεγάλο Μ μεγάλο Μ μεγάλο Μ Μ H Μ H Μ H
Ονομαστική τελική ικανότητα διακοπής βραχυκυκλώματος Icu(kA) 10 25 36 50 36 50 85 100 85 100 85 100
Ονομαστικά Ic ικανότητας διακοπής βραχυκυκλώματος σέρβις (kA) 10 18 27 36 27 36 60 75 60 75 60 75
Διαστάσεις (ΜxΠxΥ) 3P 75x133x82 Μ: 92x150x90 M:92x150x110 Μ: 106x165x109 Μ: 107x165x127 150x257x148 150x257x148 210x280x155
4P 100x133x82 Μ:122x150x90 M:122x150x110 Μ: 141x165x109 Μ:141x165x127 198x257x148 198x257x148 280x280x155
